實驗室供氣系統根據供應方式分為分散供氣與集中供氣。分散供氣是將氣瓶或氣體發生器分別放在各個儀器分析室，接近儀器用氣點，其優點是使用方便、節約用氣、投資少，但氣瓶接近實驗人員，安全性欠佳，一般要求采用防爆氣瓶柜，并配備報警功能與排風功能。集中供氣則是將各類氣體鋼瓶全部放置在實驗室以外獨立的氣瓶間內，通過管道輸送到各個實驗儀器上，具有氣源集中管理、保障實驗人員安全、氣流穩定等優點，但供氣管道長，浪費氣體，開啟或關閉氣源較不便。

一、系統架構與供氣方式

1.供氣模式選擇

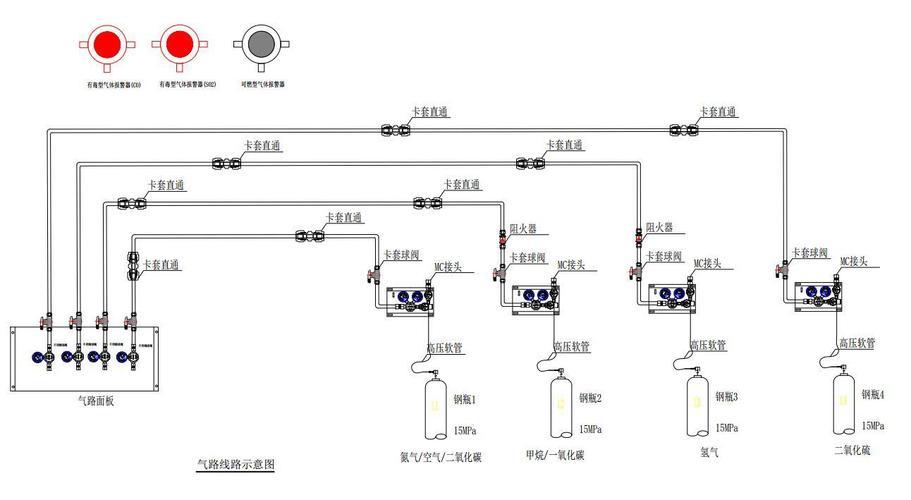

集中供氣系統：適用于多氣體、多儀器的實驗室，將氣瓶集中存放于獨立氣瓶室，通過管道輸送至各用氣點。優勢包括：

安全性：氣瓶遠離實驗區，減少泄漏風險；配備防爆門、防爆燈、泄漏報警及排風系統。

穩定性：多級減壓裝置確保壓力波動≤±10%，并通過氣路吹掃、過濾裝置保障氣體純度。

經濟性：減少氣瓶更換頻率，降低運輸及管理成本。

分散供氣補充：對于臨時或低用量氣體（如特種氣體），可采用防爆氣瓶柜就近供氣，需配備獨立排風及報警裝置。

2.氣源與儲存

氣瓶室設計：

選址：獨立建筑，遠離明火及人員密集區，優先選擇通風良好的區域（如實驗室西側，避開冬季主導風向東北風）。

建筑要求：

實體墻+防爆門，耐火等級≥二級；地面采用防靜電、防滑材料。

機械通風系統（防爆風機），每小時換氣次數≥12次，排風口遠離新風入口及人員活動區。

配備可燃/有毒氣體探測器、緊急切斷閥及自動噴淋系統。

氣瓶管理：

分類存放：易燃（如H?）與助燃（如O?）氣體間距≥5米，腐蝕性氣體單獨隔離。

氣瓶直立固定，空瓶與滿瓶分區標識，設置防傾倒鏈。

二、管道系統設計

1.材料選擇

普通氣體（N?、Ar）：316L不銹鋼管（BA級），內壁粗糙度≤0.25μm，抗腐蝕且不吸附氣體。

腐蝕性氣體（HCl、Cl?）：PTFE內襯管或哈氏合金，避免材料與氣體反應。

易燃氣體（H?、CH?）：不銹鋼管，管道接地（電阻＜4Ω），防止靜電積聚。

高純度氣體（電子級）：EP級不銹鋼管，配備氣體凈化裝置（過濾雜質、水分）。

2.管道布局

路徑規劃：

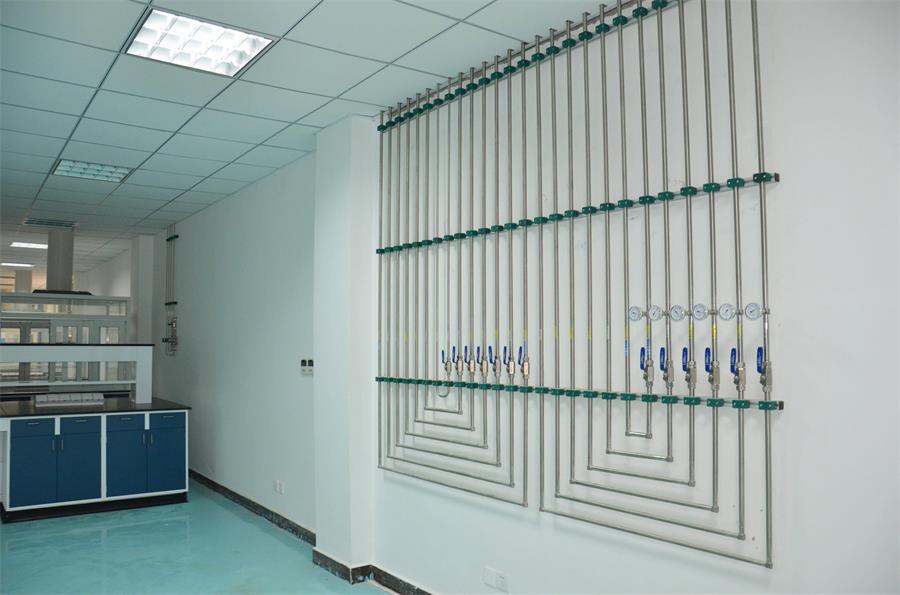

主管道沿技術層或管道井敷設，支管明敷且走向清晰，便于維護及泄漏檢測。

氫氣、氧氣等管道遠離熱源，與電氣線路間距≥0.5米。

坡度與支撐：

含水分氣體管道坡度≥0.3%，坡向冷凝液收集器；干燥氣體水平布置。

管道每隔1.5米設支架固定，穿墻處采用防火封堵。

3.壓力控制

減壓系統：

一級減壓：氣瓶出口設雙級減壓閥，將高壓（15MPa）降至11.5MPa，氫氣等易燃氣體必須采用雙級減壓。

二級減壓：終端設備前設精密減壓閥，輸出壓力0.20.5MPa，帶壓力顯示及調節功能。

切換裝置：半自動切換匯流排，主氣瓶耗盡后自動切換備用瓶，確保供氣不間斷。

三、安全與監控系統

1.泄漏檢測與報警

氣體探測器：

氣瓶室及實驗室關鍵位置（如通風柜）安裝可燃/有毒氣體傳感器，與防爆排風扇聯動。

探測器安裝高度：比空氣重的氣體（如Cl?）距地面0.30.6米；輕的氣體（如H?）距天花板0.51米。

緊急切斷：

氣瓶室設遠程切斷閥，實驗室入口設手動切斷開關，緊急情況下可快速關閉氣源。

2.防火防爆措施

管道安全：

易燃氣體管道末端設阻火器，放空管高出屋頂2米以上并接入防雷保護區。

管道系統接地，防靜電跨接。

電氣設備：氣瓶室采用防爆燈具及開關，禁止非防爆電器進入。

3.應急響應

應急預案：制定氣體泄漏、火災等處置流程，定期演練；配備正壓式呼吸器、洗眼器等應急設備。

消防設施：氣瓶室配置干粉滅火器、沙箱，實驗室設自動噴水滅火系統及火災報警裝置。

四、氣候適應性設計

極端高溫（4245℃）：

氣瓶室設空調或遮陽措施，避免陽光直射導致氣瓶壓力升高。

管道采用耐高溫材料（如316L不銹鋼），必要時增加隔熱層。

極端低溫（19.7℃）：

管道伴熱：對于易液化氣體（如CO?），采用電伴熱或蒸汽伴熱，維持溫度≥氣體沸點。

氣瓶室供暖：冬季保持室溫≥5℃，防止閥門凍結。

五、控制系統與智能化

1.自動化控制

PLC控制系統：實時監測各氣路壓力、流量，自動調節減壓閥狀態，異常時觸發報警并切斷氣源。

遠程監控：通過物聯網平臺（如誠創氣體安全物聯網）實現手機APP遠程查看數據及控制閥門。

2.數據記錄

系統自動記錄壓力、流量、報警事件等數據，存儲周期≥1年，便于追溯及維護。

六、法規與驗收

1.合規性依據

遵循《建筑設計防火規范》（GB50016）、《氧氣站設計規范》（GB50030）、《氫氣站設計規范》（GB50177）等國家標準。

鄭州地方要求：氣瓶室需通過消防驗收，提交《建設工程消防驗收法律文件》及《壓力容器使用證》等。

2.驗收流程

施工階段：管道安裝后進行氣密性測試（壓力≥1.5倍工作壓力，保壓30分鐘無泄漏）。

驗收階段：聯合消防、質監部門進行現場檢查，重點驗證通風、報警、切斷等功能。

七、典型案例參考

物理化學實驗室：采用316L不銹鋼管道，氫氣氣路設阻火器及泄漏報警，氣瓶室獨立通風。

動力電池實驗室：防爆設計，廢氣處理系統采用“旋流塔+活性炭吸附”，確保VOCs達標排放。

八、方案優勢

安全性高：多重泄漏檢測及防爆設計，符合嚴格規范。

穩定性強：集中供氣確保壓力穩定，減少實驗誤差。

管理便捷：分區控制及智能監測降低運維成本。

本方案結合地區環境、法規及實驗室需求，采用集中供氣為主、分散供氣為輔的模式，通過多級減壓、智能監控、防爆設計及氣候適應性措施，確保氣體供應的安全、穩定與高效。施工及驗收需嚴格遵循國家標準及地方規范，定期維護以延長系統壽命。
