鄭州實驗室氣路系統該如何設計？
發布時間：2021-06-24 15:41

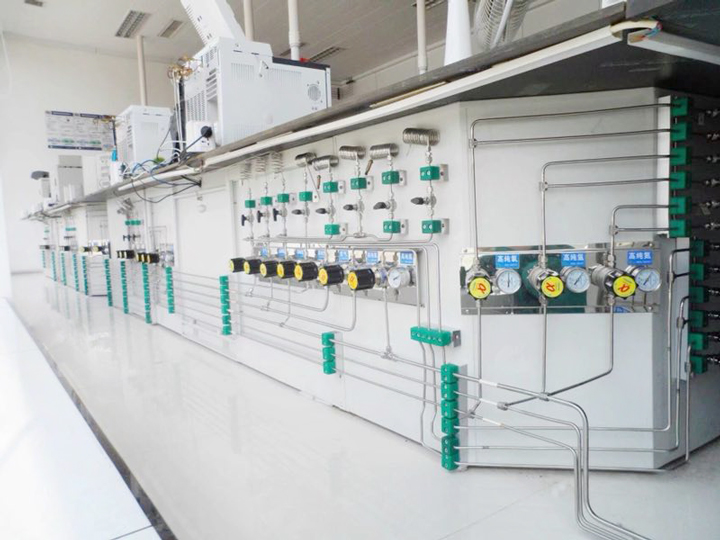

一、實驗室氣路系統的整體要求：
1、設計施工必須符合相關的規范和要求，實驗室氣體采用集中供氣，有實驗室外專用供氣區域用管路引進，每種氣體都有主供和備供氣瓶。
2、安裝時自動切換面板供氣，保障不間斷供氣，控制閥門和減壓閥門都應該安裝在實驗室外，應使用不銹鋼管輸送，每隔1.5米就設有支架固定墻面。
3、實驗室內所有管路都安裝在天花板下方，沿墻名設，明確標明連接氣體，指示氣體的流向。
二、實驗室氣路系統布局要求：
1、氣瓶間內壓力調節面板氣路連接，管道內應保持表面光潔度，每一種氣體都選用特定的管道，管道內穿過障礙物必須使用管套，并且采用不可燃材料填充空隙。
2、管道三通全部采用焊接三通實現連接，保障氣體傳輸質量，在管道和墻體固定牢固，選用耐火材料，鋪設過程中橫平豎直，保障管道走線度和管道間的間距，盡量減少彎曲，防止被傳輸?shù)臍怏w壓力和流量損失過大，設計合適的拐彎半徑。
3、系統布線應盡量減少接縫以降低泄漏的可能性，壓力調節面板和氣路控制終端上粘貼氣路編號、氣體種類、濃度等標識。
以上就是鄭州實驗室氣路系統的設計方案。更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
