實驗室氣路安裝的具體要求有哪些？
發布時間：2021-05-28 15:15

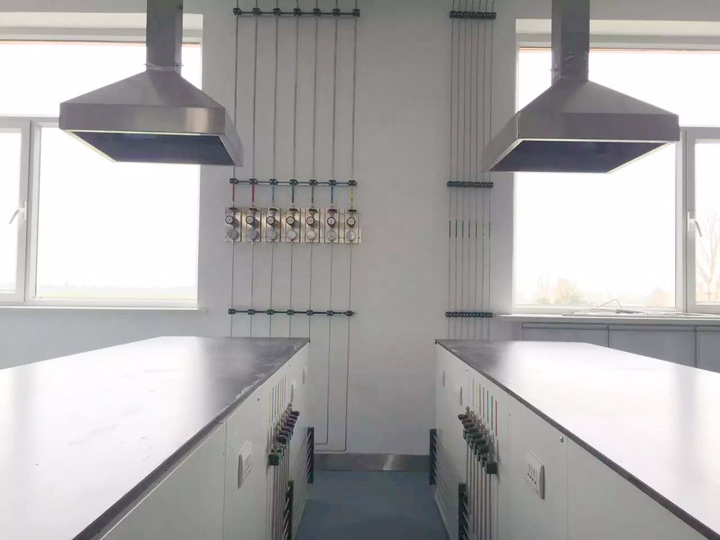

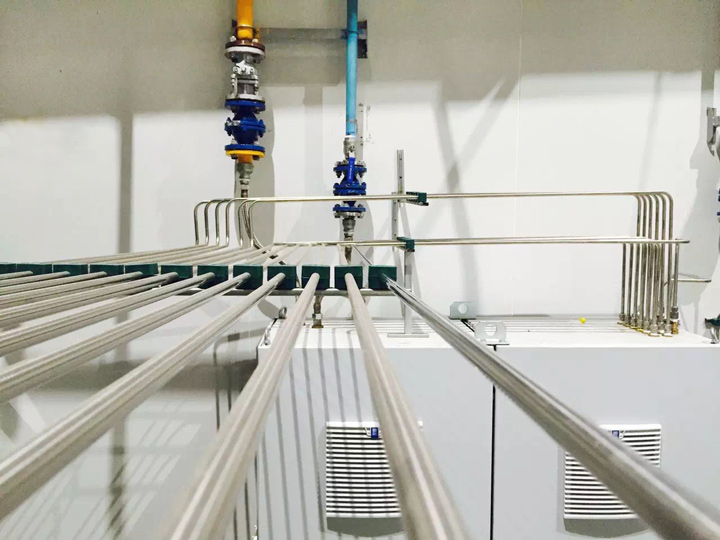

實驗室氣路系統主要由氣源切換系統、管道系統、調壓系統、用氣點、監控及報警系統組成。對于一些易燃易爆氣體，如氫氣、乙炔等，可能在設計和施工過程中稍有差異，必須加入氣體回火防止器等安全控制裝置。那么實驗室氣路安裝的具體要求有哪些呢？
1、所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管（BA級）組成。銅管只使用在氣體管路的末端，對氣體純度要求不是太嚴格的地方。（比如通風柜）。
2、氣體管道不得和電纜、導電線路同架鋪設。
3、易燃?xì)怏w，如乙炔需要和其他氣體分開單獨引入。氫氣管道若與其他可燃?xì)怏w管道平行敷設時，其間距不應小于0.5M。交叉敷設時間距不應小于0.25M。分層敷設時氫氣管道應位于上方。
4、壓縮空氣在管路上有過濾雜質和水分的凈化裝置，此凈化裝置需要并聯一路，用單獨的閥門隔離，以方便對過濾裝置進行維修。
5、高純氣體管路的連接為無縫焊接。連接到閥門或調節裝置時才可以使用接頭配件。
6、 每個實驗室都要有單獨的控制閥、減壓閥和壓力表。
7、引到工作臺的氣體管路要安裝單獨的控制閥。工作臺上要均勻排放各種氣體的控制閥門。在氦氣管路前面建議安裝氣體凈化裝置。
8、每隔1.5米左右，氣體管路就需要有支架。另外根據氣體管路彎曲的半徑，設置合適的支架位置。所有彎曲處都要有支撐。氣體管路所有的支架都要進行鍍鋅防腐處理。
9、不銹鋼管件在現場安裝時方可啟封，啟封后均要適用5N的高純氣體吹掃后才能接入系統。整個系統安裝完成后，還要再使用5N的高純氮?dú)膺M(jìn)行大流量吹掃，以確保整個系統的潔凈度。
10、供氣系統安裝完成后，根據要求進行相關的強度測試、密封測試和穩定性測試。
以上就是實驗室氣路安裝的具體要求。更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
