實驗室氣路系統的設計方案都有哪些？
發布時間：2021-07-13 14:48

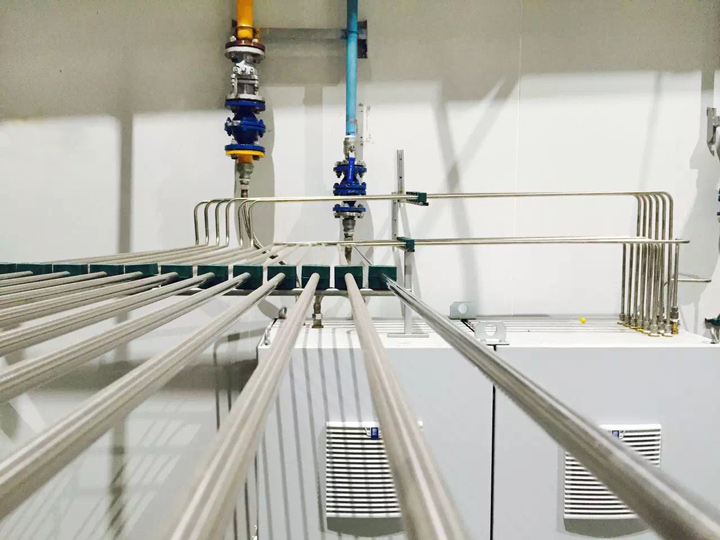

實驗室氣路系統是專為高精度分析測試設備所用高純工作氣體的傳輸而設計，系統需要為分析設備提供壓力、流量穩定且經過長距離傳輸后純度不變的高純氣體以滿足各種高精度分析設備的使用要求。系統同時還應該滿足安全性的要求，并方便客戶的日常使用及管理。那么實驗室氣路系統的設計方案都有哪些呢？
一、氣瓶間布局
1、由于存放的氣體中有可燃性氣體和助燃?xì)怏w，按國家規定必須分庫存放。分別放入不同的氣瓶間內。
2、氣瓶間內設立一次調壓面板，其中二托一面板帶吹掃銅鍍鉻面板4套。
3、壓力調節器入口前需加裝燒結金屬過濾器以防止顆粒等雜質污染系統。
4、所有面板均配備吹掃閥，可實現對面板的清洗置換。
5、壓力調節器及相關管件均需牢固的固定在壓力調節面板上，面板應設計的緊湊而合理，以盡量減少系統中的死體積。
6、壓力調節面板應采用全不銹鋼材料制成，并且牢固的固定在可靠的位置上，確保其安全性。
7、氣瓶間內存放的氣瓶采用帶防倒鏈的氣瓶支架固定，氣瓶支架堅固耐用、美觀大方。氣瓶支架采用鋁合金制作而成。
8、氣瓶間內的氣體鋼瓶與壓力調節器之間采用SS316L高壓金屬軟管連接無滲透。高壓軟管為柔性軟管，以保證連接的方便性。并自導防護鋼纜，預防極端情況下，鋼瓶閥損壞等現象帶來的高壓“抽鞭”事故。壓力調節器與管道的連接方式為雙環卡套。
9、高壓軟管上的鋼瓶接頭必需與鋼瓶角閥的規格相匹配，以確保連接的可靠性。
10、排空氣路應分類收集、固定牢固并排放至室外安全地點。
二、終端布局
1、系統設置為二次減壓系統。終端采用壁掛式設計。上設有壓力調節器、輸出壓力指示計、緊急切斷閥，同一氣路的呈上下對應排布，方便操作。面板為不銹鋼產品，具體位置參見圖紙，具體配置情況如下：壁掛式終端標準型26套注：該終端可以實現在室內對設備的壓力調節、輸出壓力的監控及氣路開關控制，省去了每日往返于氣瓶間和實驗間的奔波，提高了辦事效率。
2、控制終端上的氣體出口尺寸要與分析儀的氣體入口尺寸相對應。氣體出口接頭還應方便安裝。
以上就是實驗室氣路系統的設計方案，更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
