實驗室裝修設計的主要內容有哪些？
發布時間：2021-04-14 14:28

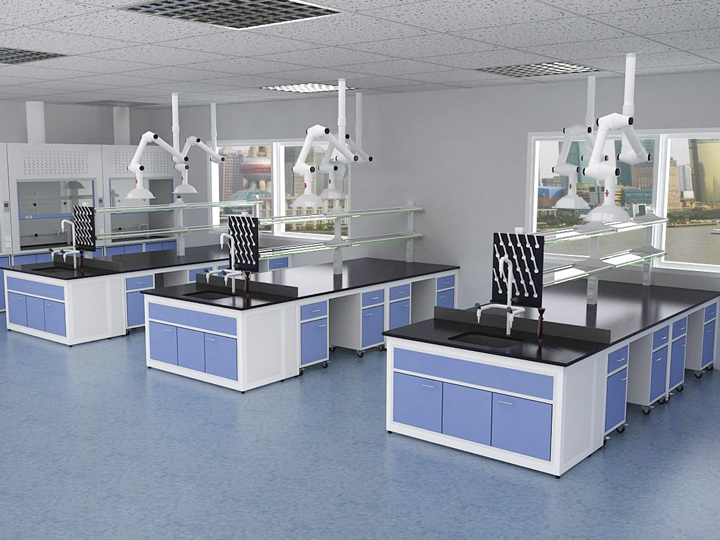

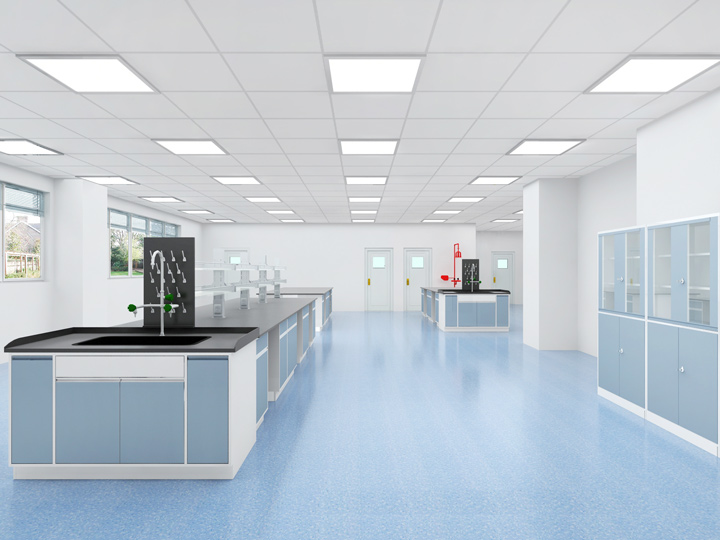

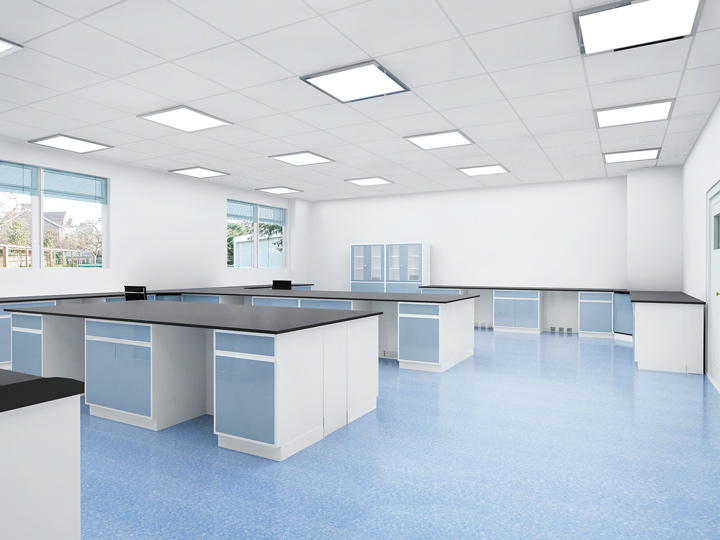

實驗室裝修設計主要包括：空間設計、圖案設計、功能設計、實驗工藝設計、實驗室家具設計、給水排水設計、排風送風設計、電路設計等。
一、合理設計實驗室廢氣
1、如果實驗室在空調房內設有通風柜，應合理設計補充空氣裝置，避免能源浪費。
2、防腐風機應安裝在室外屋頂上，出風口應有防雨、防鳥罩、減震器、逆風閥和消音器。
3、確定了防腐風機的類型：（1）風量較小時采用軸流風機、單排風機、單原子吸收風機。（2） 斜流風機，雙煙罩，雙原子吸收罩，風量稍大。（3） 適用于離心風機、多排風機或大排量的場合。（4） 可選擇屋頂風機（同上）。
4、排氣管的材料優選FRP無機樹脂材料，PVC管或PP材料的內壁也可以做成粗糙的表面，這樣可以降低風噪。它可以是圓形或巨大的，直徑為250-500毫米。風量要求決定了尺寸。
5、排氣系統工程是實驗室建設的關鍵。通風柜的作用主要是影響排風系統的設計。
二、實驗室氣路的合理設計
1、每個房間必須設計有帶過濾裝置的通風孔。如果是有室內走廊的房間，也可以在門窗上安裝百葉窗，尺寸根據排氣量的比例關系計算。
2、根據房間大小設計相應數量的帶逆風閥的通風機，使空氣流動順暢，保持房間清潔。
3、試驗產生的有毒有害氣體應設計負壓排放系統，確保有毒有害氣體不泄漏室內。
4、為了保證安全，實驗中使用的各種氣體盡可能遠離工作點。設計一個具有防爆性能的房間作為儲藏室。否則，應設置具有全自動報警功能的氣瓶安全柜存放。
三、實驗室航道的合理設計
1、實驗室污水管道應采用獨立回路設計，不得與衛生間等其他污水管道連接。
2、對試驗產生的有毒有害液體，設計二級儲水裝置，經消毒凈化達到排放標準后排放。
3、給水管道采用DG15PP材料、PVC材料、開泰管等，水壓不小于2.5Mpa，給水采用DG50PP材料、PVC、陶瓷，最小坡度不小于5度，并設有U型回水彎管。上下水管材質不宜采用金屬。室外管道鋪設可協商。
四、合理設計實驗室電路
1、合理設計空調及照明。合理設計電加熱裝置，達到安全可靠使用的目的。
2、所有插座和電氣外殼必須接地良好，以確保人身安全。
3、對于貴重儀器和精密儀器的電源，應設計交流穩壓裝置或設置隔離電源，以保證儀器的安全可靠運行。
4、對負荷較大的電器設獨立回路，并設計相應的自動保護開關。
5、實驗室電氣合理設計，w采用銅線BVR和BV
根據耗電量計算電線布局、電線直徑和開關尺寸。
6、中國電壓標準，交流三相五線制電源380V，50赫茲，（紅A、綠B、黃C、黑0、雙色保護接地）。交流單相三線制電源220伏，50赫茲（紅色火，黑色0，雙色保護地）。
以上就是實驗室裝修設計的主要內容。更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
