實驗室通風系統施工安裝全流程，包含9大關鍵階段、46項技術控制點，嚴格遵循GB 50738-2011《通風與空調工程施工規范》 和JGJ/T 391-2016《生物安全實驗室建筑技術規范》，確保安全與性能雙達標：
1.技術交底與圖紙確認
根據設計方案及實驗室平面圖，確認通風柜、萬向排氣罩、原子吸收罩等設備的位置及管道走向。
明確換氣次數（化學實驗室10-12次/h，生物安全實驗室15-20次/h）及負壓要求（-5Pa至-10Pa）。
2.材料采購與驗收
管道材料：
酸性氣體環境：PP管（厚度≥1.5mm，耐腐蝕等級≥1.0MPa）；
有機溶劑環境：不銹鋼304或316L管（內壁粗糙度Ra≤0.8μm）。
風機與附件：
離心式風機（耐腐蝕、噪音≤55dB），防爆型（處理易燃氣體時，防爆等級ExdⅡBT4）；
VAV變風量閥（響應時間≤1秒）、面風速傳感器（精度±3%）。
驗收標準：
管道無裂紋、重皮，鍍鋅鋼管切口平整度≤3mm；
風機葉輪動平衡試驗合格，電機絕緣電阻≥0.5MΩ。
3.施工現場準備
實驗室地面完成環氧樹脂涂層（防爆區域厚度≥2mm）；
預留管道穿墻套管（內徑比管道大20mm，間隙用防火密封膠填充）；
搭建臨時用電系統（防爆開關、電纜穿管保護）。
1.管道預制與加工
切割與坡口：
PP管采用熱熔切割，切口傾斜度≤管徑0.05且≤1mm；
不銹鋼管道采用機械割管刀，內壁無毛刺。
彎曲工藝：
PP管熱彎（溫度140-160℃），彎曲半徑≥5倍管徑；
不銹鋼管道冷彎，避免褶皺。
標記移植：
切割后保留原管材標識，標注氣體種類、流向及安裝日期。
2.管道連接與焊接
PP管連接：
熱熔對接（溫度260±10℃，壓力0.15MPa，保壓時間≥30秒）；
焊縫外觀平整，無氣泡、裂紋。
不銹鋼管道連接：
氬弧焊（GTAW）打底，手工電弧焊（SMAW）蓋面，焊縫內壁無瘢痕；
法蘭連接：法蘭平行度偏差≤1.5%外徑且≤2mm，螺栓穿入方向一致，墊片采用聚四氟乙烯。
VCR連接：
高純氣體管道采用VCR金屬密封件，確保無密封材料接觸氣體流通面。
3.管道布局與固定
主干管道：
沿墻或吊頂明敷，坡度≥1%以便冷凝水排放；
支架間距：管徑≤50mm時≤2m，管徑＞50mm時≤3m。
分支管道：
從主干管頂部引出，避免液滴積聚，末端設排污閥；
通風柜連接采用軟接（硅膠布，耐溫-40℃至200℃）。
穿墻處理：
管道穿墻處加套管，套管內填充防火密封膠；
氣瓶間與實驗區管道分層敷設時，氫氣管道位于上層。
三、設備安裝與調試
1.通風柜安裝
就位后調整水平度（誤差≤2mm/m），與排風管道軟連接；
安裝面風速傳感器及聲光報警裝置，視窗開啟高度與風速聯動控制；
測試面風速穩定性（0.4-0.5m/s誤差≤10%），低于0.3m/s時觸發警報。
萬向排氣罩與原子吸收罩安裝
排氣罩安裝在實驗臺上方，排風量150-300m3/h，罩口風速≥0.25m/s；
柔性臂可360°旋轉，適應不同實驗操作需求；
原子吸收罩排風量400-700m3/h，罩體與設備間距≤30cm。
2.風機與控制系統安裝
風機安裝：

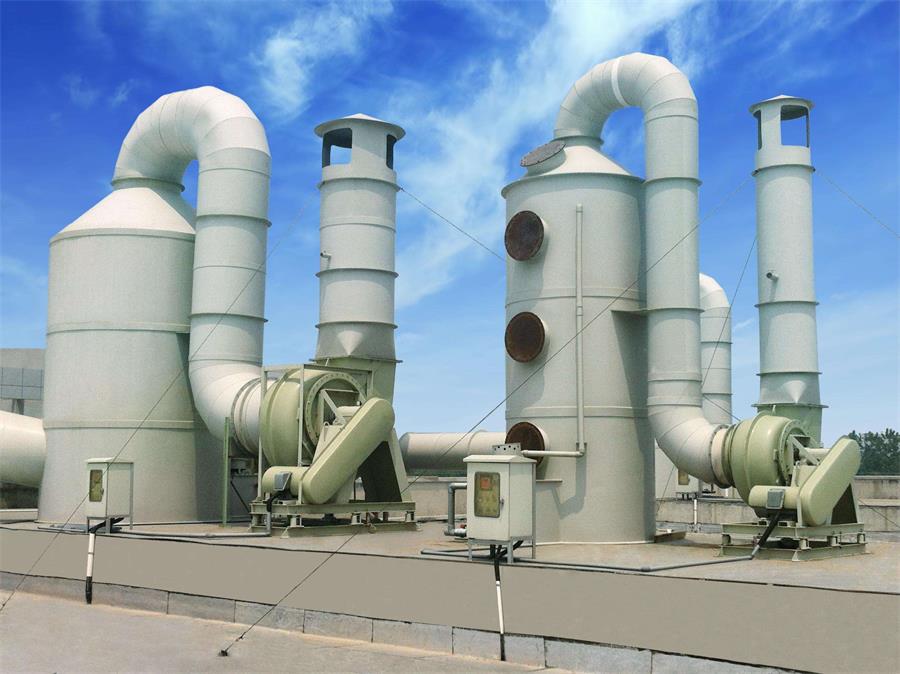

屋頂主排風機基礎減震處理（彈簧減震器，固有頻率≤3Hz）；
出口安裝止回閥，防止氣流倒灌。
控制系統部署：
VAV變風量閥安裝于通風柜頂部，與面風速傳感器聯動；
人體感應器（紅外式）安裝于通風柜外側，無人操作時降低風速至節能模式；
數據接入樓宇自控系統（BAS），實現遠程監控與報警。
3.系統調試
單機調試：
檢查風機轉向、振動值（≤4.5mm/s），測量排風量是否達標；
測試VAV閥響應時間（≤1秒），面風速調節范圍（0.3-0.8m/s）。
系統聯調：
通風柜面風速穩定性測試（0.4-0.5m/s誤差≤10%）；
房間壓力差測試（負壓-5Pa至-10Pa），壓力傳感器精度±1Pa；
聯動測試：泄漏報警時，3秒內關閉對應氣瓶閥及緊急切斷閥，啟動通風系統（排風量提升至最大）。
1.驗收標準
符合GB50243-2016《通風與空調工程施工質量驗收規范》、ASHRAE110標準；
提交材料：管道材質證明、焊接記錄、壓力測試報告、氣密性檢測報告、安全閥校驗記錄。
2.標識與檔案管理
管道標識：
黃色（可燃）、綠色（惰性）、紅色（氧化性）標識氣體種類，箭頭標明流向；
標識間距≤10m，轉彎處及分支處增設標識。
維護檔案：
建立管道巡檢記錄（每季度一次）、設備保養日志（每月一次）、應急演練記錄（每年兩次）。
（流程圖說明：從施工準備→管道預制→設備安裝→系統調試→驗收交付，全程納入BIM模型管理，關鍵節點設置質量停檢點。）
1.氫氣管道特殊要求：
禁止與氧氣、氯氣管道共架敷設，間距≥0.5m；
末端設放空管（高度≥屋頂2m），配備阻火器。
2.有毒氣體防護：
氣瓶間設置負壓排風系統，換氣次數≥15次/h；
管道連接采用雙密封結構（如VCR+焊接），定期進行氣相色譜檢測（雜質濃度≤1ppm）。
3.冬季施工措施：
PP管道焊接時環境溫度≥5℃，否則需預熱至15℃；
吹掃用氮氣需加熱至20℃以上，防止冷凝水生成。
通過以上流程，可構建高效、安全的實驗室通風系統，滿足科研需求并保障人員健康。具體實施需結合《GB 50243-2016通風與空調工程施工質量驗收規范》及實驗室特殊要求調整。
