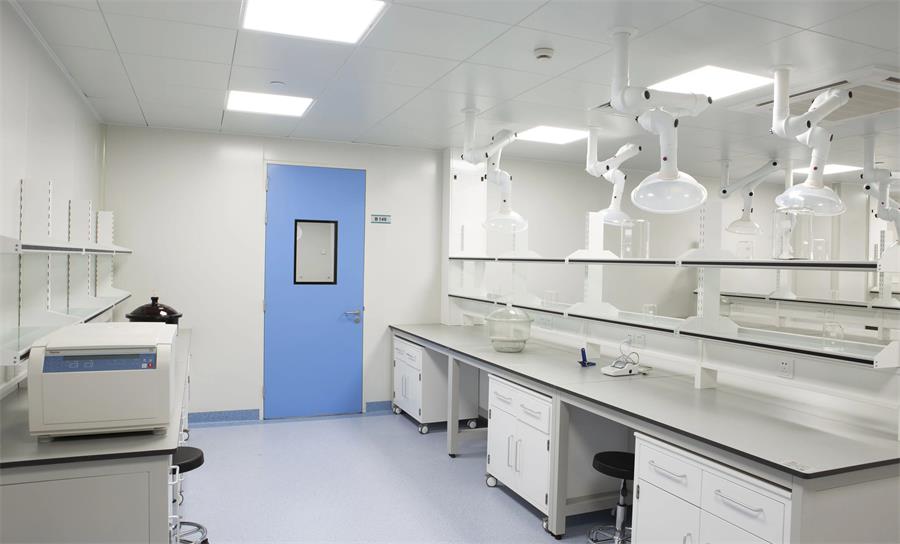

本方案針對生物醫藥、微生物研究等領域需求，設計一套符合ISO 5級（Class 100）潔凈標準的無菌車間實驗室，核心目標如下：
潔凈度控制：空氣中≥0.5μm顆粒物濃度≤3,520個/m3，微生物濃度≤1CFU/m3。
無菌環境維持：通過正壓控制、高效過濾、無菌材料等手段，避免交叉污染。
合規性：符合GB 50591-2010《潔凈室施工及驗收規范》、ISO 14644-1標準。
可擴展性：預留設備接口及空間，適應未來實驗需求升級。
1.分區管理：
潔凈區（核心操作區）：ISO 5級，設置生物安全柜、超凈工作臺。
緩沖區（更衣室、氣閘室）：ISO 7級，控制人員/物料流動。
非潔凈區（設備間、控制室）：常規環境，獨立于潔凈區。
2.氣流組織：
采用垂直層流（頂送底回），送風速度0.3-0.5m/s，確保顆粒物快速排出。
潔凈區正壓維持≥10Pa，相鄰區域壓差≥5Pa。
3.材料選擇：
墻面/天花板：彩鋼板（厚度≥50mm，夾芯為巖棉或玻璃棉），表面涂覆抗菌涂層。
地面：環氧樹脂自流平（厚度≥2mm，耐化學腐蝕）。
管道：316L不銹鋼（內壁粗糙度Ra≤0.4μm），配套VCR密封連接。
1. 空氣凈化系統
高效過濾（HEPA）：
末端過濾器效率≥99.99%@0.3μm，安裝于層流罩內，定期更換（周期≤12個月）。
預過濾：初效（G4）+中效（F8）過濾器，保護HEPA壽命。
層流裝置：
垂直層流罩（覆蓋操作臺面），風速均勻性±10%，噪聲≤55dB。
送風口安裝均流膜，避免渦流區產生。
正壓控制：
潔凈區相對相鄰區域正壓≥10Pa，通過壓差傳感器聯動調節新風量。
緊急情況下（如火災），壓差自動切換為負壓模式。
2. 裝修與圍護結構
墻面與天花板：
彩鋼板接縫處打膠密封，拐角處采用圓弧過渡（半徑≥50mm），避免積塵。
嵌入式燈具（淚滴型），與天花板齊平，減少清潔死角。
地面：
環氧樹脂自流平，坡度≥1%向地漏方向，排水溝設置液封裝置。
地面與墻面交界處采用不銹鋼踢腳線（高度≥100mm）。
門窗：
氣密門（帶自動閉門器），門框與墻面平齊，縫隙填充密封膠。
傳遞窗：機械互鎖型，內置紫外燈（波長254nm，功率≥15W），滅菌時間≥30分鐘。
3. 設備配置
核心設備：
生物安全柜（Ⅱ級，A2型）：工作區氣流0.5m/s，排風比例30%，配備HEPA過濾。
超凈工作臺（垂直流）：工作區潔凈度ISO 5級，風速0.45m/s±20%。
培養箱（CO?/厭氧）：溫度均勻性±0.5℃，濕度控制范圍≥95%RH。
滅菌設備：
高壓蒸汽滅菌器（121℃/15min）：配備真空干燥功能，滅菌記錄可追溯。
干熱滅菌箱（160℃/2h）：用于玻璃器皿滅菌，溫度波動≤±2℃。
監測設備：
粒子計數器（激光式，量程0.1-10μm）：實時監測潔凈度。
浮游菌采樣器（撞擊式，流量28.3L/min）：定期檢測微生物濃度。
4. 水電與控制系統
純化水系統：
預處理（砂濾+碳濾）+RO反滲透+EDI電去離子，產水電阻率≥15MΩ·cm。
管道采用316L不銹鋼，循環回路設置紫外滅菌裝置（波長254nm）。
電路設計：
潔凈區配電箱獨立設置，線路穿管保護（316L不銹鋼），避免電磁干擾。
關鍵設備（生物安全柜、滅菌器）配置UPS不間斷電源，斷電續航≥30分鐘。
智能控制：
環境監測數據（溫濕度、壓差、粒子濃度）接入樓宇自控系統（BAS），實時顯示并報警。
聯動控制：潔凈度超標時自動增加新風量，壓差異常時關閉傳遞窗。
1. 設計階段
需求確認：根據實驗類型（如細胞培養、微生物發酵）確定潔凈度等級、設備布局及人流物流路徑。
圖紙繪制：
平面圖：標注潔凈區、緩沖區、非潔凈區范圍，設備定位（生物安全柜、傳遞窗）。
氣流模擬：采用CFD軟件模擬層流分布，優化送風口/回風口位置。
2. 材料采購
彩鋼板：厚度≥50mm，夾芯材料防火等級A級，表面涂覆抗菌涂層（如銀離子）。
環氧樹脂：無溶劑型，耐化學腐蝕（酸堿濃度≤10%），厚度≥2mm。
管道：316L不銹鋼（內壁電解拋光），配套VCR接頭、密封墊片（PTFE）。
3. 施工安裝
圍護結構安裝：
彩鋼板吊裝：采用隱藏式龍骨，接縫處打膠密封，拐角處圓弧過渡。
地面鋪設：環氧樹脂自流平分兩遍施工，第一遍找平，第二遍面層，每遍間隔24小時。
空氣凈化系統安裝：
層流罩吊裝：水平度誤差≤2mm，與天花板縫隙填充密封膠。
HEPA過濾器安裝：采用液槽密封，過濾器邊框與框架間隙≤1mm。
設備安裝：
生物安全柜就位：調整水平度（誤差≤2mm/m），與排風管道軟連接（硅膠布）。
傳遞窗安裝：機械互鎖裝置調試，紫外燈強度檢測（≥70μW/cm2）。
4. 調試與驗收
單機調試：
風機性能測試：風量、風壓、噪聲是否達標。
HEPA泄漏檢測：掃描法檢測過濾器邊框及接縫處，泄漏率≤0.01%。
系統聯調：
潔凈度測試：粒子計數器檢測≥0.5μm顆粒物濃度（ISO 5級≤3,520個/m3）。
浮游菌測試：撞擊法采樣，微生物濃度≤1CFU/m3。
壓差調試：潔凈區正壓≥10Pa，相鄰區域壓差≥5Pa。
5.驗收標準：
符合GB 50591-2010《潔凈室施工及驗收規范》、ISO 14644-1標準。
提交材料：彩鋼板合格證、HEPA檢測報告、環氧樹脂施工記錄、壓差調試數據。
1.消毒滅菌：
定期使用臭氧（濃度≥20mg/m3，時間≥60分鐘）或過氧化氫蒸汽（濃度≥300ppm，時間≥30分鐘）進行空間滅菌。
設備表面每日用75%乙醇擦拭，地面用0.1%新潔爾滅溶液拖洗。
2.應急處理：
泄漏報警：設置煙霧探測器，聯動關閉送風系統并啟動應急照明。
人員急救：配備洗眼器、應急噴淋裝置，位置距操作區≤15m。
維護管理：
每日記錄溫濕度、壓差數據，每周檢測HEPA阻力（初阻力≤250Pa，終阻力≤500Pa）。
每月更換初效過濾器，每季度檢測浮游菌濃度，每年更換HEPA過濾器。
潔凈度高：符合ISO 5級標準，滿足無菌操作嚴格要求。
智能控制：環境數據實時監控，異常自動報警，降低人為失誤風險。
維護便捷：模塊化設計，設備易拆卸更換，清潔死角少。
安全可靠：多重消毒手段，應急處理預案完善，保障人員與實驗安全。
